翻轉唇板液壓式平臺
更新時間：2017-10-18 17:31:25 字號：T|T

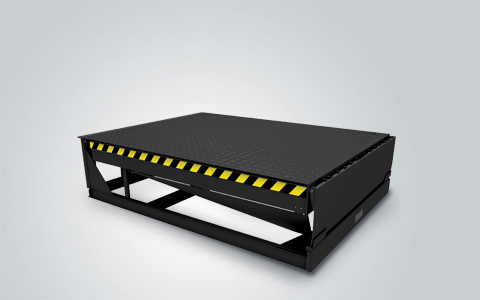

DLHHI翻轉唇板液壓式平臺是常用的類型，可以******貨物裝卸的快速、順利進行。使用時先將平臺和唇板一起抬起，將唇板翻轉打開，然后將平臺降至和貨運車輛相同的高度。準備工作***緒，開始裝卸。當裝卸完成時，抬起平臺，降下唇板，將平臺回復到原始位置。安裝方式可以是埋設式，也可以是懸掛式。
主要優勢：
主要優勢：
- 平臺和唇板之間有自清潔鉸鏈；
- 唇板長度400mm（可選配500mm）
- 貼有黃黑條紋警示帶，當平臺高于庫房地面時，可被清晰看到
- 平臺表面用花紋板制成，******與叉車車輪的附著；
- 唇板的支撐可以******平臺在關閉狀態時移動的安全性；
- 液壓安全系統可以在軟管爆裂或車輛突然離開時，迅速鎖定平臺；
- 側防護擋板可以防止工作人員在工作時不慎將腳落入平臺和地坑之間的縫隙內；
- 維修支撐可以******裝卸貨平臺維修和維護時的安全性。
-
* 括號內為壓花花紋高度
尺寸/特點 長度 2000/2500 /3000/3500/4500 mm 寬度 1800/2000/2200 mm 工作范圍
• 向上
• 向下
0-550 mm
0-350 mm平臺臺板厚度
• 標準
• 選配
6/(0,6-1,8)* mm
8/(0,8-2,4)* mm顏色** 藍色 ( RAL5005) 臺板抬升油缸數量
• 標準
• 選配
1個
2個
** 噴漆前進行表面噴砂處理。
技術性能 標準載荷 6000kg（60kN） /10000kg (100kN) 單位面積承重
• 8mm厚臺板
• 6mm厚臺板
6.5 N/mm²
1.3 N/mm²液壓系統功率 1.1kW 電源 380V，3相 控制電壓 24V 防護等級 IP54 液壓油 Mobil VG46 噴漆前表面光潔度 Sa 2 涂層厚度 60-90μm 工作溫度范圍 -30℃～+50℃
重量 長度，mm 2000 2500 3000 3500 4000 4500 重量，kg 713 891 1029 1167 1361 1465

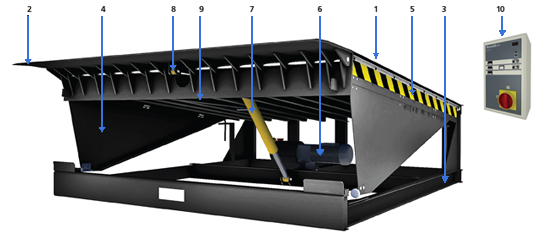

1. 平臺臺板
2. 唇板
3. 框架
4. 安全側擋板
5. 黃黑警示帶
6. 液壓系統
7. 抬升油缸
8. 唇板油缸
9. 機械維護支撐
10. 控制單元
翻轉唇板液壓式裝卸貨平臺臺板是由表面帶有高度為0.6~2.4mm的壓花的6mm或者8mm厚的鋼板制成。臺板表面為高度為0.6~1.8mm的壓花花紋的6mm厚鋼板時，可承受4輪（充氣輪胎）的叉車。臺板表面為高度為0.8~2.4mm的壓花花紋的8mm厚鋼板時，可承受集中載荷較高的設備（如電動堆料機）。
裝卸貨平臺臺板輕微的表面變形不影響產品的功能和使用。其唇板由12mm厚的表面帶有1.2-3.6mm高的壓花花紋的鋼板制成。加強筋由100/120mm的工字鋼或者140x40x4mm的L型型材制成，框架為100/120mm的槽鋼。當裝卸貨平臺的長度大于3500mm時，加強筋和框架都由120mm的工字鋼制成。
配套：
| 標準 | 選配 | |
|---|---|---|
| 安裝方式 | 埋設式/懸掛式 | 請咨詢 |
| 顏色 | 藍色 ( RAL5005) | 請咨詢 |
| 唇板 | 400mm，斜面寬35mm | 唇板 500mm/ 分段式唇板/ 楔形唇板 |
| 液壓單元 | 一個抬升油缸，一個唇板控制油缸 | 兩個抬升油缸， 低溫液壓油 |
| 密封 | 四周PVC條密封 | 長度大于3000mm的平臺 |
| 保溫 | 平臺下面加聚氨酯發泡保溫層 | |
| 負載 | 6000/10000kg | 請咨詢 |
| 工作范圍 | -350～+550mm | 請咨詢 |
